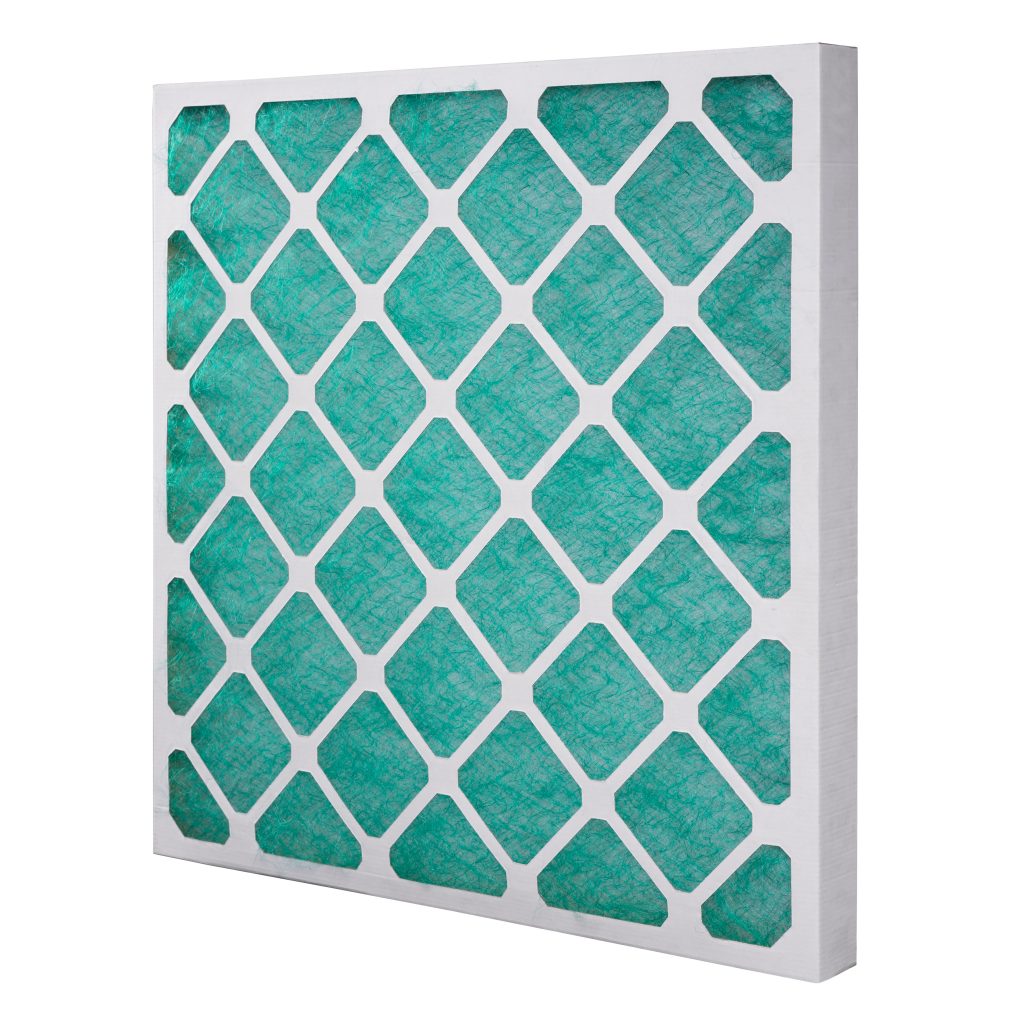

Фильтр панельный ФВП-I

Фильтр панельный ФВП-I

Используется в качестве первой ступени в системах вентиляции, преимущественно в приточно-вытяжных системах, с высоким содержанием лакокрасочной аэрозоли или крупной пыли.

Применение:

Газотурбинные и компрессорные установки, общеобменная вентиляция, окрасочно-сушильные камеры

Класс фильтрации:

 G3, G4

Фильтрующий материал:

Стекловолокно


Материал Корпуса:

К1 — оцинкованная сталь

К2 — нержавеющая сталь

К5 — пластик

К6 — картон

К7 — МДФ

НаименованиеГабаритные размерыНоминальная
ШиринаВысотаГлубинапроизводительность, м3/ч
ФВП-I-33-48-G328728748850
ФВП-I-35-48-G3287490481400
ФВП-I-36-48-G3287592481700
ФВП-I-39-48-G3287892482500
ФВП-I-55-48-G3490490482350
ФВП-I-56-48-G3490592482800
ФВП-I-59-48-G3490892484200
ФВП-I-66-48-G3592592483400
ФВП-I-69-48-G3592892485100
ФВП-I-99-48-G3892892487600
Класс фильтра согласно ГОСТ Р ЕН 779-2014G2G3G4
Эффективность согласно ГОСТ Р ЕН 779-201465≤Am<8080≤Am<9090≤Am
Начальный перепад давления при номинальном расходе воздуха, Па495487
Рекомендуемый конечный перепад давления, Па250250250
Наименование 850 1700 2550 3400 4250 5100
ФВП-I-592-592-48-G35 Па17 Па38 Па54 Па 84 Па 111 Па
ФВП-I-592-592-48-G410 Па28 Па60 Па87 Па 128 Па 171 Па
ОбозначениеНаименованиеОписание
ФВП-Iтип фильтраОбозначение фильтра
592-592-48габаритные размеры изделия592- ширина фильтра,мм
592 высота фильтра, мм
48 – глубина фильтра, мм
G3Класс очисткиG3, G4
К1Материал корпуса(рамки)К1 – оцинкованная сталь
К2 – нержавеющая сталь
К4 – алюминий
К5 - пластик
К6 - картон
К7 – МДФ
ОС0Расположение сетокОС0 – без сеток
ОС1 – сетка на выходе воздуха
ОС2 – сетка на входе воздуха
ОС3 – сетки с 2х сторон
У3УплотнительУ0 – нет уплотнителя
У1 – уплотнитель со стороны выхода воздуха
У2 – уплотнитель со стороны входа воздуха
У3 – уплотнитель с обеих сторон
