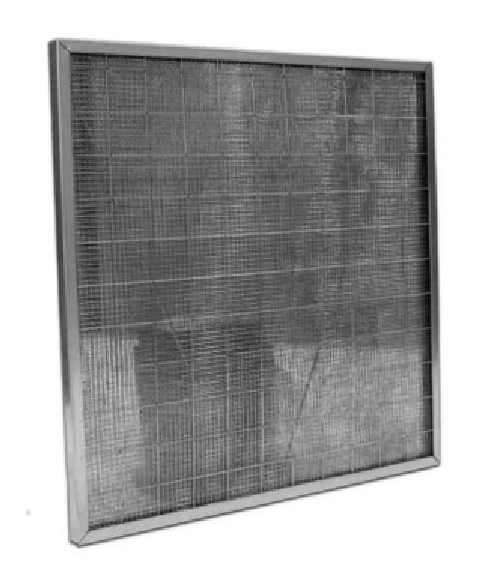

Фильтр панельный ФВП-мет

Фильтр панельный ФВП-мет

Используется в качестве первой ступени в системах вентиляции, преимущественно в приточно-вытяжных системах.

Применение:

 Общеобменная вентиляция.

Класс фильтрации:

 G2

Фильтрующий материал:

Металлические сетки


Материал Корпуса:

К1 — оцинкованная сталь

К2 — нержавеющая сталь

К5 — пластик

К6 — картон

К7 — МДФ

Класс фильтра согласно ГОСТ Р ЕН 779-2014G2
Эффективность согласно ГОСТ Р ЕН 779-201465≤Am<80
Начальный перепад давления при номинальном расходе воздуха, Па37
Рекомендуемый конечный перепад давления, Па150
Наименование 850 1700 2550 3400 4250 5100
ФВП-мет-66-25-G23 Па9 Па20 Па28 Па35 Па44 Па
ФВП-мет-66-32-G25 Па11 Па25 Па30 Па38 Па48 Па
ФВП-мет-66-48-G27 Па13 Па28 Па37 Па46 Па58 Па
НаименованиеГабаритные размерыНоминальная
ШиринаВысотаГлубинапроизводительность, м3/ч
ФВП-мет-33-48-G228728748850
ФВП-мет-35-48-G2287490481400
ФВП-мет-36-48-G2287592481700
ФВП-мет-39-48-G2287892482500
ФВП-мет-55-48-G2490490482350
ФВП-мет-56-48-G2490592482800
ФВП-мет-59-48-G2490892484200
ФВП-мет-66-48-G2592592483400
ФВП-мет-69-48-G2592892485100
ФВП-мет-99-48-G2892892487600
ОбозначениеНаименованиеОписание
ФВП-меттип фильтраОбозначение фильтра
592-592-48габаритные размеры изделия592- ширина фильтра,мм
592 высота фильтра, мм
48 – глубина фильтра, мм
G3Класс очисткиG3, G4
К1Материал корпуса(рамки)К1 – оцинкованная сталь
К2 – нержавеющая сталь
К4 – алюминий
К5 - пластик
К6 - картон
К7 – МДФ
ОС0Расположение сетокОС0 – без сеток
ОС1 – сетка на выходе воздуха
ОС2 – сетка на входе воздуха
ОС3 – сетки с 2х сторон
У3УплотнительУ0 – нет уплотнителя
У1 – уплотнитель со стороны выхода воздуха
У2 – уплотнитель со стороны входа воздуха
У3 – уплотнитель с обеих сторон
